Materi Konfigurasi Dasar OSPF Dalam Mikrotik

Posted at August 30th, 2016 | Categorised in Administrasi Sever, Mikrotik

OSPF (Open Shortest Path First) adalah sebuah protokol routing otomatis (Dynamic Routing) yang mampu menjaga, mengatur dan mendistribusikan informasi routing antar network mengikuti setiap perubahan jaringan secara dinamis.OSPF dikenal sebuah istilah Autonomus System (AS) yaitu sebuah gabungan dari beberapa jaringan yang sifatnya routing dan memiliki kesamaan metode serta policy pengaturan network, yang semuanya dapat dikendalikan oleh network administrator. Dan memang kebanyakan fitur ini diguakan untuk management dalam skala jaringan yang sangat besar. Oleh karena itu untuk mempermudah penambahan informasi routing dan meminimalisir kesalahan distribusi informasi routing, maka OSPF bisa menjadi sebuah solusi.

OSPF termasuk di dalam kategori IGP (Interior Gateway Protocol) yang memiliki  kemapuan Link-State dan Alogaritma Djikstra yang jauh lebih efisien dibandingkan protokol IGP yang lain. Dalam operasinya OSPF menggunakan protokol sendiri yaitu protokol 89.Berikut adalah salah satu materi Konfigurasi Dasar OSPF Dalam Mikrotik dibawah ini

Materi Konfigurasi OSPF Mikrotik

Berikut adalah Topologi yang saya gunakan dibawah ini :

Materi Konfigurasi Dasar OSPF dalam Mikrotik

pada topologi diatas sudah terdapat keterangan ip dan interfacenya, sekarang mari kita mulai mengkonfigurasinya
R= ether1=192.168.1.1/24
      ether2=192.168.2.1/24
      ether3=192.168.3.1/24
R2= ether1=192.168.1.2/24
        ether3=192.168.13.1/24
R3= ether1=192.168.2.2/24
        ether3=192.168.14.1/24
R4= ether1=192.168.3.2/24
        ether2=192.168.12.1/24

1.mari kita masukkan ip ditiap-tiap router sesuai dengan topology yang sudah ada

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R1= Ip address add address=192.168.1.1/24 interface=ether1
       ip address add address=192.168.2.1/24 interface=ether2
       ip address add address=192.168.3.1/24 interface=ether3

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R2= ip address add address=192.168.1.2/24 interface=ether1
       ip address add address=192.168.13.1/24 interface=ether3

R3= ip address add address=192.168.2.2/24 interface=ether1
      ip address add address=192.168.14.1/24 interface=ether3

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R4= ip address add address=192.168.1.2/24 interface=ether1
       ip address add address=192.168.12.1/24 interface=ether2

2. Kita masukkan perintah ospf nya, masukkan sesuai ip yang tadi kita masukkan di ip address

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R=routing ospf network add network=192.168.1.0/24 area=backbone
 routing ospf network add network=192.168.2.0/24 area=backbone
routing ospf network add network=192.168.3.0/24 area=backbone

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R2=routing ospf network add network=192.168.1.0/24 area=backbone
routing ospf network add network=192.168.13.0/24 area=backbone
cek dengan “ip route print” maka akan muncul apabila ADo maka itu Active, DHCP, Ospf

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R3=routing ospf network add network=192.168.2.0/24 area=backbone
routing ospf network add network=192.168.14.0/24 area=backbone

Materi Konfigurasi Dasar OSPF dalam Mikrotik

R4= routing ospf network add network=192.168.3.0/24 area=backbone
routing ospf network add network=192.168.12.0/24 area=backbone

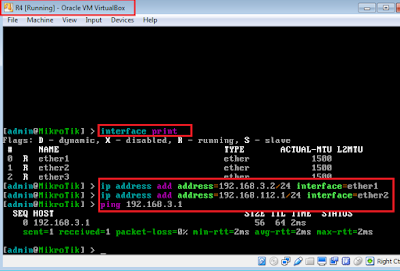

3. Kita cek tiap-tiap router dengan mengeping router lain, contoh seperti gambar dibawah

Materi Konfigurasi Dasar OSPF dalam Mikrotik

Materi Konfigurasi Dasar OSPF dalam Mikrotik

Materi Konfigurasi Dasar OSPF dalam Mikrotik

Terimakasih, selamat mencoba dalam Materi Konfigurasi Dasar OSPF dalam Mikrotik.…!!!!
